电缆分支箱

10KV电缆分支箱近几年来广泛应用于10-35KV配电系统中，它作为电缆的节点连接，是电缆从开关柜出线后进行汇集和分接的主要电气设备。分支箱内利用对接套管作为连接母排，采用高等级绝缘橡胶紧包覆绝缘，整体无裸露带电体，具有安全可靠、体积小、免维护等显著优点。目前该产品已广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的配电网，特别适合城市电网改造工程，可大大节省电气设备投资，提高供电可靠性。

产品主要技术数据
额定电压： 10KV
额定电流： 630A
1分钟工频耐压： 42KV
雷电冲击耐压： 105KV
15分钟直流耐压： 52KV
动稳定电流： 50KA，0.3S
热稳定电流： 20KA，3S
箱体防护等级： IP33

电缆分支箱广泛应用于10kV及以下的电力系统中作电缆的联接和分支。其联接方式简单、灵活方便、安全可靠。箱体为不锈钢结构，坚固耐用。带电部分为全绝缘、全密封结构。如采用防洪可触摸型电缆头，还可以耐洪水侵泡，大大地提高了供电可靠性。  该产品广泛用于城市工业小区、住宅小区、商业中心、矿区、机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网。特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资。提高供电可靠性。

　　电缆分支箱正常使用条件：

　　1 海拔高度 2000 m

　　2 最高环境温度 + 55 ℃

　　3 最低环境温度 -40 ℃

　　4 日照强度 0.1W/cm? (风速：0.5m/s)

　　5 极限日温差 25K

　　6 户内相对湿度： 日平均值≤95%，月平均值≤90%

　　7 极限风速 35m/s(注：风速是指离地面10m高度的10min平均风速)

　　8 荷载 同时有10mm覆冰和17.5m/s的风速

　　9 耐地震能力 水平加速度0.2g;垂直加速度0.1g同时作用。安全系数≥1.67。

　　10 系统额定频率： 50Hz

　　11 安装位置 户外

　　电缆分支箱结构性能特点

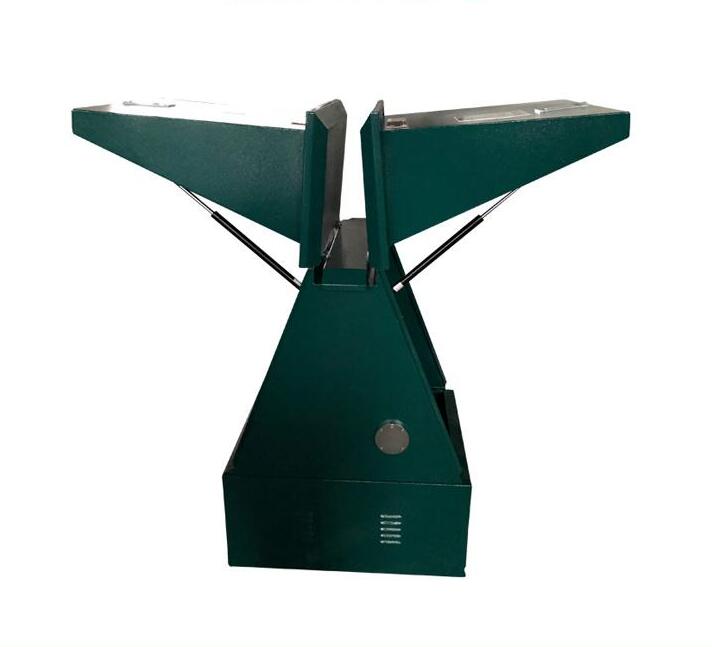

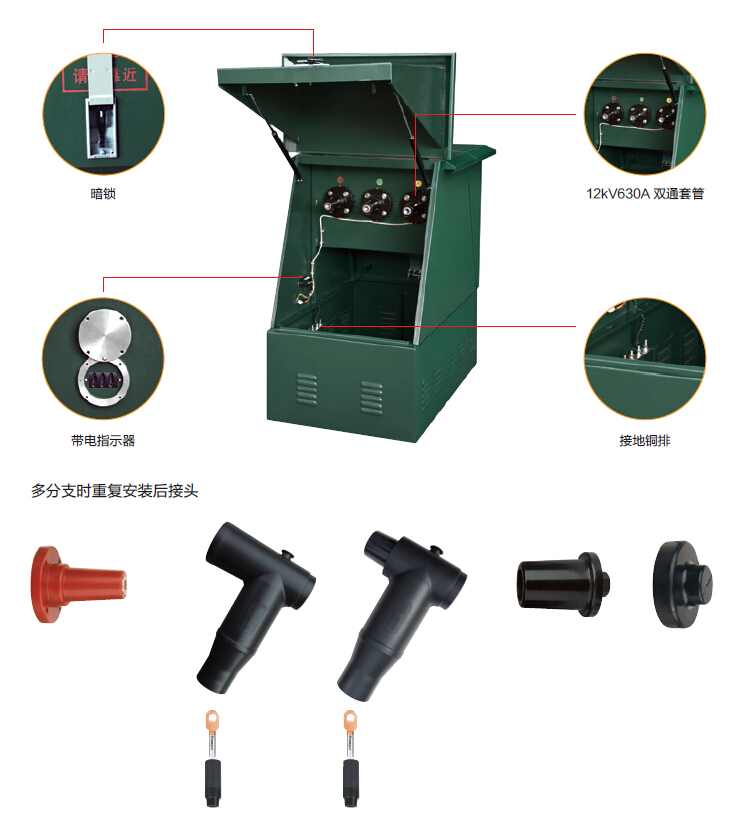

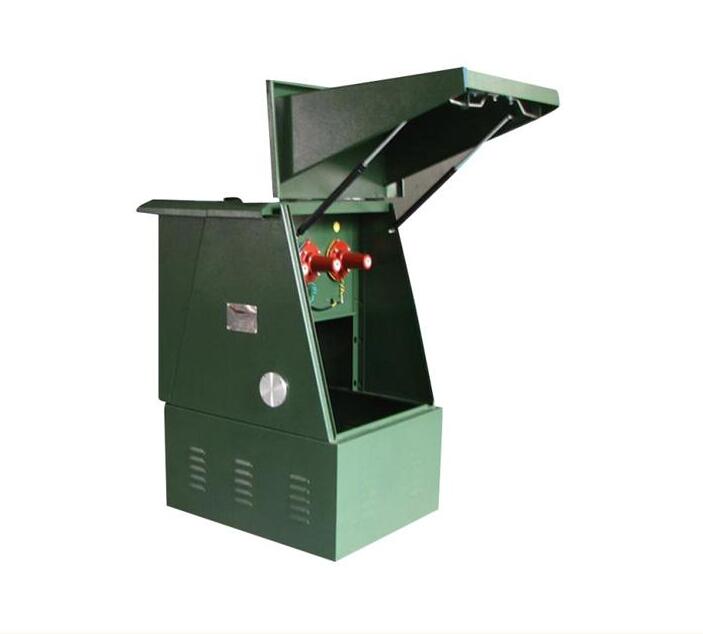

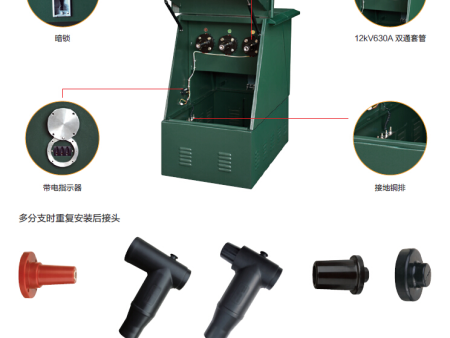

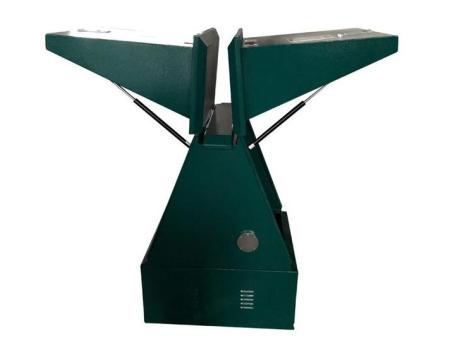

　　电缆分接箱是户外高压开关设备，因此必须具备防雨、防锈、通风散热、防触电、防盗和安装维护方便等功能。   我公司生产的户外电缆分接箱，其箱体两侧下部设有百叶窗(内焊Φ1钢丝网)进风口;在箱体顶盖设有出风口，隐藏于顶檐下面，顶盖为空气夹层式双层结构;箱体底座设有可拆卸隔板、电缆进出口和通风孔，可防止小动物进入。这样形成自下而上的对流空气，使箱体具有良好的隔热、通风、防雨效果。在外表面   明显位置喷涂醒目的“高压危险”警告文字和警告符号。门锁采用螺栓加挂锁的防触电、防盗窃的双重防护措施。箱内在明显位置装设进出电缆的带电显示装置。   为便于线路的维护、检修，提高运行方式的灵活性，减少线路停电时间，可将负荷开关与相关的电缆接头附件连接而成为带开关的电缆分支箱。开关可直接开断负荷电流，提高供电的可靠性。   全绝缘、全密封、全工况。在不影响主网运行的条件下，实现区域停电检修。 可以代替部分环网柜，降低工程造价。 配置免维护SF6负荷开关。   具备普通电缆分接箱的全部技术特点。
